Характеристики та переваги самохідного обприскувача “Туман-1”

Для досвідчених землекористувачів не є секретом тезу: «кожному овочу – свій час». Цілком можливо, що термін дозрівання необхідний не тільки овочеві, але і агротехнічної ідеї. Вирощувати можна все і скрізь – була б мета виправдовує зусилля.

Складно засумніватися в історичній достовірності історії про кріпосному Єлісєєві, отримав від родини Шереметьєвих вільну, за вирощену до різдва (або хрещення) полуницю. Настільки ж правдива розповідь про будівельників з колишньої радянської республіки, які під час піврічної відрядження успішно вирощували трохи південніше Туруханська помідори до свого столу.

Місце виробництва обприскувача

Зміст

• 1 Місце виробництва обприскувача
• 2 Характеристики
• 3 Виконувані роботи
• 4 Пристрій обладнання
• 5 Переваги для споживача
• 6 Середня ціна на ринку
• 7 Відгуки покупців

І все ж паростки пробивають не тільки асфальт. На селі, як і в промисловості, виникають невеликі підприємства з технологіями XXI століття. Серед них – «Пегас-Агро».

Компанія в Самарській області на території тваринницької ферми налагодила випуск багатофункціональних машин, що дозволяють при будь-якій погоді проводити підживлення рослин і боротьбу з шкідниками. У лінійці – три моделі, що розрізняються компонуванням основних вузлів і потужністю. Найбільш компактна – «Туман-1».

Характеристики

Машина призначена для обробки сільгоспугідь – обприскування та підживлення ґрунтів, висаджених рослин.

Самохідний агрегат масою в одну тонну з габаритними розмірами: 4,1 м (у транспортному положенні – 4,2 м) на 2,46 м обладнаний бензиновим двигуном потужністю 71,5 кінських сил і пневматичною підвіскою. На шасі монтуються колеса двох видів:

Опрыскивающий механізм оснащений нагнітачем з форсунками, ручним або електронним пристроєм, що регулює подачу робочої суміші, штанговим або/і турбовинтовым обприскувачами.

Машина може обладнуватися технічним комплексом внесення добрив.

«Туман-1» може виконувати кілька операцій.

Виконувані роботи

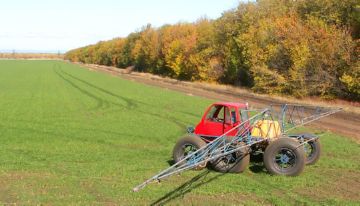

Обприскування за допомогою гидрораспылителей

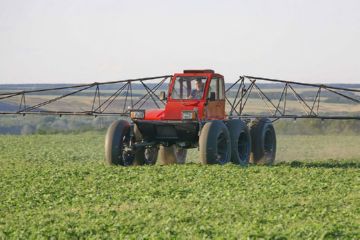

Штанга з алюмінієвих труб дозволяє за один прохід вносити хімпрепарати на смузі в 21 метр. Їх витрата на гектар становить 10-180 літрів; при цьому машина споживає 100 мл бензину А-92.

В якості силової установки в обприскувачі використовується двигун від ВАЗ «Нива». Керує обприскувачем 1 людина. За годину на «Тумані-1» можна провести хімічну обробку 60 га ґрунтів або посівів від шкідників. Запас робочого розчину обмежений ємністю 600 л

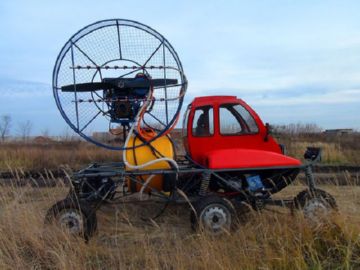

Обприскування з турбовентиляторами

Турбогвинтовий нагнітач дозволяє розпорошувати реагент на відстань до 100 метрів (при відсутності вітру). При попутному вітрі плече подачі робочої суміші досягає 200 м. Розчин подається під тиском 4,5 (+ 1,5) атмосфери через 20 форсунок. При цьому в хвилину витрачається до 20 л у реагентів.

Підгодівля

Протягом трьох годин механізм можна переобладнати в розкидач, який забезпечить внесення мінеральних добрив. Машина захоплює смугу шириною 18 метрів. На один гектар закладається 50-200 кг корисних речовин з витратою 200 мл палива. Розкид виконується однодисковим механізмом, на який передається обертаючий момент від ВОМ. В якості ємності використовуються бункери вантажопідйомністю 0,85 або 1 тонна.

Пристрій обладнання

У проекті розробники реалізували кілька загальних принципових технічних ідей, що дозволяють машинам ефективно конкурувати як з традиційними пострадянськими виробами, так і з імпортними аналогами.

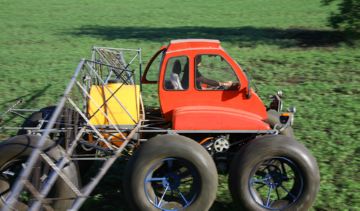

Серед «ноу-хау» виділяється, в першу чергу, ідея самохідної платформи. У цього пристрою немає попередників. За базу взята конструкція «тундрохода» — машини, здатної пересуватися будь болотах і хлябям. Полегшена рама на незалежній підвісці пристосована для навішування конструктивних модулів, кожен з яких змінює функціональне призначення «Туману-1». Якщо установку обладнати ємністю зі штангою або турборассеивателем, вийде апарат для обприскування. У разі встановлення бункера з розкидачем машина перетвориться в пристосування для загортання гербіцидів.

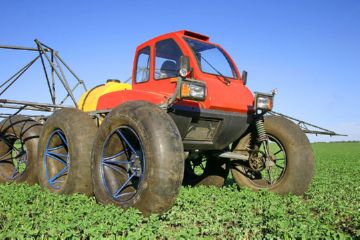

Другий, не менш важливою задачею, яку вдалося вирішити конструкторам, стала підвищена прохідність. Її забезпечують дві пари ведучих коліс з посиленими планетарними редукторами. Конструкція шасі автоматично балансує раму, зберігаючи кліренс. Робочий просвіт становить 0,6 м. як рухомого елемента були використані пневмошины в кордової оболонці з критично низьким тиском – 0,2 атмосфери. Завдяки цій технічної знахідку, машина отримала не тільки відмінні ходові якості в умовах ріллі, але і знайшла здатність не пошкоджувати сходи. Питомий тиск коліс на кожен сантиметр ґрунту не перевищує 100 грам.

Третьою умовою підвищення функціональності агрегату стала ремонтопридатність. Як відомо, проблема експлуатаційної надійності має два рішення:

• спорудити дорого і безвідмовно;
• зробити простіше, але забезпечити можливість швидкої заміни пошкодженої деталі.

Втіленням саме другий концепції стали:

• агрегати рульового управління від «Ниви»,
• ланцюгові регульовані передачі,
• армовані пневматики.

Розробники передбачили відносно невисокий термін служби цих деталей, але розуміли їх гідності. В результаті, споживачі отримали можливість скористатися конкурентними перевагами обприскувача.

Додатковий виграш у вигляді наступних доповнень дозволив користувачеві максимально здешевити і саму машину, і її експлуатацію:

• низькі витрати на початкове придбання обприскувача,
• можливість усунення дрібних неполадок у власній майстерні чи в полі,
• доступність і дешевизна запасних комплектів;
• простота ремонту вітчизняних трансмісій.

«Туман-1» має ресурс двигуна до 500 тисяч км і коштує в два–три рази менше будь-яких зарубіжних аналогів.

При цьому безвідмовність робочих вузлів апарату знаходиться на рівні найкращих світових зразків. Обприскувач комплектован механізмами від кращих закордонних виробників.

Ємність для хімічних реактивів, розподільна система, запірна арматура виготовлені з високоякісних полімерів підприємством «ARAG» (Італія). Деталі трубопроводів, виконані з армованого нейлону, забезпечують надійність з’єднань при робочих навантаженнях в 9 бар. Цистерна з модифікованого світлостійкого поліетилену жовтого кольору (для реактивів), володіє підвищеною стійкістю – бак виконаний із заниженим центром ваги.

Конфігурація днища дозволяє зливати вміст повністю без зайвих операцій. Розмір горловини в цистерні дозволяє обслуговувати її зсередини.

Розпилювачі поставляються німецької «Guardian Air». Ця компанія запропонувала модифікацію форсунок, що забезпечують найбільшу щільність факела при малих обсягах витрачання хімікатів.

Система управління розпиленням від компанії «BRAVO» дозволяє не тільки автоматично дозувати подачу. Комп’ютерний комплекс дає можливість в експлуатаційному режимі відстежувати пробіг, витрати всіх матеріалів, поточні залишки. На моніторі, що встановлюється в кабіні водія-оператора, відображається аналітика і результативність роботи системи. Серед параметрів, які в режимі «онлайн» висвічуються на екрані – запас рідини, що залишився, обробки і площа. У режимі аварійного оповіщення комп’ютер інформує:

• про неможливість виконання розпилення з заданою точністю,
• про критичній точці залишку рідини в цистерні.

Особливістю турбогвинтового методу обприскування є подвійне розпорошення потоку. Мелкодисперсная зваж, створювана форсунками, під дією ветродува перетворюється в щільний туман з заданими властивостями. Висока проникаюча здатність аерозолі дозволяє обробляти на глибину 200 м загущені сади. Ефективність технології порівнянна з результативністю сільгоспавіації.

Розсіяний агрегат складається з бункера, шнекового і дискового розсіюючого пристрою. Всі вузли виготовлені з хімічно стійких легованих сталей. Рекомендовані виробником режими внесення препаратів: швидкість машини до 30 км/год, частота обертання розсіює тарілки – 750 обертів/хв.

Переваги для споживача

Фермерське господарство, що використовує техніку класу «Туман», володіє додатковими перевагами за рахунок:

Середня ціна на ринку

На ринок обприскувач «Туман-1» поставляється в 4-х комплектаціях. Основу кожної з них становить агрегат, що складається з:

• самохідного пристрою з силовою установкою;
• кабіни водія, оснащеної системами повітрообміну з фільтруючими елементами і підігріву;
• комплектів робочих (4 од.) і транспортних (6 од.) коліс.

Машини на підприємстві збираються в наступних конфігураціях:

Компанія до кожної моделі пропонує додаткове обладнання як універсальне, так і спеціалізоване:

• пневматичний механізм збереження висоти кліренсу задньої підвіски – 60,5 тис. рублів;
• пневматична підвіска осі – 33 – 44 тис. рублів,
• штанговий обприскувач з ручним регулятором – 199 тис. рублів,
• штанговий обприскувач з електронним регулятором – 313 тис. рублів,
• обприскувач з турбовентиляторами – 440 тис. рублів,
• розпилювач мінеральних добрив з бункером на 1 т (для машин, обладнаних пневмопідвіскою) – 176 тис. рублів.

Компанія пропонує та інше допоміжне обладнання, аксесуари.

Таким чином, середня вартість повністю укомплектованого «Туману» першої моделі коливається в межах 1,6-2,4 млн. рублів.

Відгуки покупців

Дмитрієв Ст. Н. Агрономічний холдинг «Василина»

«На балансі нашої сільгоспкомпанії знаходиться 100 000 га земель в Оренбуржжі і Самарської області. Всього в корпорацію входить 9 філій. Обприскувачі придбали ще 8 років тому – тоді вони випускалися без водійських кабін. Це був істотний недолік. Допрацьовували машини в процесі експлуатації – закупили корпусу кабін пізніше.

Зазвичай екіпаж «Туману» складається з однієї людини. Машина міцна, здатна працювати цілодобово. Тому часто ми комплектуємо екіпажі по двоє. Наші обприскувачі за сезон виробляють по 15 тисяч га. Наш термін окупності – півсезону.

Уыращиваем озимину та ярі: пшеницю, просо, ячмінь. Обробляємо соняшник, льон, нут, кукурудзу. Застосовуємо гербіциди та євро-латинг.

Туман з малообъемным обприскуванням 20 літрів на гектар нічим не гірше причіпних, які витрачають по 200 л. Ми маємо «Руслани» і «Амазоны», але ніхто не хоче працювати з причіпними пристроями. Всім подавай Тумани! Вироблення більше, ламаються рідко. З перегоном жодних проблем – швидко. Запчастини дістати просто, ремонт – просто. Такий термін машини працюють.»

Туганов В. Б., бригадир ТОВ «Апикс-СК», СПССК «Ніка», Самарська область

«У нас 47 000 гектарів. На купленому Тумані я працював спочатку сам. Це було в 2009 році. Потім з’явилася бригада.

Використовуємо машину по повній. Роботи починаються з парів. Потім – гербіциди по озимій, по посівах ярових. Перед посадкою олійних культур вносили гербіциди в грунт.
До 600 гектарів на добу, буває, обробляємо. Кожен сезон по 23 тисячі гектарів проходимо. Машина не підводить. На результати обробки нарікань немає.»

Анікін П. А., інженер дослідного підприємства «Балтай», Саратовська область

Наше підприємство користується обприскувачем шостий рік. На мою думку, ця машина для нас цінніше, ніж будь-який інший причіпний агрегат. Один чоловік на «Тумані» за сезон встигає внести добрива в розчинах і розсипи. І це на 15 тисячах гектарів.

Такий обприскувач – вкрай необхідна техніка. В нашому господарстві врожайність у два рази вище, ніж по окрузі. Я вважаю, що це завдяки своєчасній обробці.

По стерні недовго шини бігають – це факт. Конструктивно машина виконана просто. Весь ремонт і ТО проводимо самі.

Фурашев С., господарство «Відродження», Духовницкий район

«Один «Туман» варто п’яти причіпних обприскувачів.»
