Інкубатор для перепелів своїми руками: креслення, інструкції, поради, відео

Одомашнені самки перепелів можуть втрачати інстинкт висиджування яєць. Однак навіть якщо птиця здатна висиджувати потомство, їй все одно не вдасться взяти більше 15 яєць. У зв’язку з цим заводчику обов’язково потрібно обзавестися інкубатором, який і замінить несучку. Для цього необов’язково відправлятися в господарський магазин, адже пристрій сучасного типу можна виготовити і в домашній майстерні.

Зміст

Навіщо потрібен інкубатор?

Перепілки зазвичай містяться у великій кількості, оскільки мають невеликі розміри. Однак для потрібної популяції іноді недостатньо природного приплоду, оскільки одна самка може висидіти не більше 12-15 яєць. До того ж вона може зовсім відмовитися від їх висиджування.

Для вирішення цієї проблеми необхідний інкубатор – герметично виконаний ящик, який передбачає теплоізоляцію, спеціальний підігрів і яєчні лотки. Так, у ньому штучним шляхом створюються всі умови для виробництва повноцінних пташенят з запліднених яєць.

У господарських магазинах представлена велика кількість моделей інкубаторів, але коштують вони недешево. Щоб значно скоротити свої витрати, пристрій можна зібрати своїми руками, скориставшись доступними матеріалами і готовими кресленнями.

Вимоги

Якщо прилад не буде відповідати ряду вимог, в процесі його експлуатації за раз можна втратити всі яйця. Так, при саморучном виготовленні інкубатора необхідно врахувати такі правила:

В інкубаторі повинна підтримуватися температурі в межах 37,3-38,3°C. У самому приміщенні, де буде стояти прилад, вона не повинна бути нижче 20°C. Що стосується вологості, то в камері вона повинна бути 50-50%, а поза камери – 20%.
Для обігріву скриньки простіше всього використовувати звичайні лампи розжарювання потужністю 40 Вт. Для обігріву невеликого простору таких ламп достатньо 4 штуки. В якості альтернативи можна використовувати ТЕН, однак у цьому випадку конструкція буде більш складною.
Тепло повинно рівномірно розподілятися у всіх точках інкубатора. Це непросте завдання з урахуванням того, що тепле повітря має властивість підніматися. Так, інкубаційні яйця часто доводиться міняти місцями. У промислових приладах для цього потрібно міняти місцями лотки, а в побутових – перекладати яйця з середини на краю. Однак є й інший варіант: оснастити прилад двома джерелами тепла, розташувавши перший з них під кришкою, а другий – на кришці. Як же нагрівальних елементів можна використовувати лампи розжарювання потужністю 25 Вт (по 2 зверху і знизу).
Для оптимізації температурного режиму дно лотків варто зробити з металевої сітки, оскільки вона значно швидше пропускає тепле повітря. Самі лотки краще робити не стаціонарними, а рухливими, на кожному з трьох рядів встановивши не один суцільний лоток, а два розміром 1/3 площі ряду. Це дозволить вирішити проблему коливання температур, оскільки яйце буде постійно перебувати в середині приладу, а весь процес інкубації буде проходити в оптимальному режимі.
Кришку приладу по можливості слід зробити не збоку (на всю стіну), а зверху. Таким чином, інкубатор не буде швидко охолоджуватися при повороті яєць.
Для виготовлення корпусу пристрою можна використовувати різні матеріали – від дерев’яного короба до старого холодильника. Однак у будь-якому випадку потрібно забезпечити пристрою достатню теплоізоляцію з допомогою сучасних утеплювальних матеріалів.

У період інкубації всередині приладу потрібно підтримувати температуру на рівні 37,3-38,3°C і вологість до 50-55%. Ці параметри не повинні залежати ні від коливань струму в розетці, ні від відключення електрики. Більш докладно про те, як відбувається інкубація перепелиних яєць, можна прочитати тут.

Принцип побудови

При виготовленні саморобного інкубатора можна використовувати різні матеріали та креслення. При цьому принцип дій практично однаковий:

В якості корпусу використовується ящик потрібного розміру, а для підтримання в ньому стабільної температури і вологості робляться теплоізоляційні стінки. Зовні їх також можна обкласти з допомогою пінополістирольних плит або рулонних утеплювачів, а зверху – обшити фанерою. В якості корпусу можна також використовувати старий холодильник, зверху якого потрібно просвердлити кілька отворів для вентиляції встановити скло, щоб спостерігати за станом яєць.

Всередині камери або ящика проводиться чистове оздоблення для миття і дезінфекції порожнини в майбутньому.

Для установки сітки з яйцями робляться упори і герметичний люк.

Для підтримки потрібного рівня вологості на дно камери встановлюється випарник. Сітки обов’язково потрібно встановити вище, інакше пташенята можуть потонути у ванні.

Щоб всі яйця рівномірно обігрівати, на верхній і нижній сітці встановлюється внутрішній вентилятор з періодичним режимом включення.

В камері організовується повітряний простір, щоб можна було перевертати сітки з яйцями на 45 градусів. Так, відстань від підлоги до лотка має бути не менше 10 см Що стосується відстані від лотка до стелі або верхнього оглядового скла, то його потрібно розрахувати в залежності від способу обігріву. Якщо використовуються лампочки на 40 Вт, то воно також повинно бути не менше 10 див.

Щоб зробити лотки під яйця, можна натягнути на пінопластову рамку будь-який підходящий матеріал, наприклад, капронову жилку. Головне, щоб яйця не перекочувалися при перевертанні лотка, а вилупилися пташенята не провалювалися в осередку.

Для інкубації птахів використовується мережеве живлення. При цьому варто підключити акумулятор на випадок аварійних випадків.

Щоб контролювати температуру в камері, встановлюється ртутний термометр, який зазвичай використовується для контролю роботи датчиків температури. Він не повинен стосуватися яєчної шкаралупи. Для вимірювання ж вологості встановлюється психрометр.

Коли пташенята з’являються на світ, в камері створюється туман дрібним распылом, щоб шкаралупа легко відділялася при її руйнуванні дзьобом. Пташенята обсыхают в камері протягом 1-2 діб.

Готовий інкубатор встановлюється на узвишші.

Збираючи інкубатор своїми руками, можна отримати конструкцію такого типу:

Як зробити інкубатор з пенопластового скриньки?

Пінопласт має властивість збереження необхідної температури, тому може використовувати в якості основного матеріалу у виготовленні інкубатора.

Варіант №1

Як прилад буде виглядати в розрізі, можна побачити на схемі:

Перед складанням пристрою необхідно підготувати:

2 листа пінопласту або готовий пінопластовий ящик;
лампу розжарювання 40 Вт або 4 лампи по 15 Вт;
скло або пластик;
лоток для яєць;
лоток для води;
вентилятор;
теплоізоляційну фольгу;
терморегулятор;
скотч;
клей;
паяльник;
свердло.

Збирається конструкція в такому порядку:

Перший лист пінопласту розрізати на 4 рівні частини, щоб отримати стінки ящика. Склеїти отримані стінки у вигляді короба.

Другий лист пінопласту розрізати на 2 рівні частини. Взяти першу з них і розділити на 2 частини шириною 60 см і 40 см, щоб отримати кришку і дно конструкції.

У кришці вирізати віконце з рівними сторонами (у формі квадрата). Закрити склом або пластиком.

Приклеїти дно до раніше зібраному коробу. Шви додатково обклеїти скотчем, а внутрішні стінки обшити термоізоляційної фольгою.

З останнього листа пінопласту вирізати ніжки – бруски висотою 6 см і шириною 4 див Приклеїти їх до дна.

У боковинах просвердлити або пропалити паяльником по 3 отвори для вентиляції діаметром 12 мм. Вони повинні знаходитися вище дна на 1 див.

Приробити всередині ящика патрони для ламп.

На зовнішній стороні кришки встановити терморегулятор, а датчик закріпити всередині на висоті 1 см від лотка яєць.

Вставити лоток для яєць.

У кришці конструкції приробити вентилятор.

На дно інкубатора поставити лоток з водою.

Як виглядає саморобний інкубатор з пінопласту товщиною 4 см, можна побачити в наступному відео:

Варіант №2

Інкубатор з пенопластового скриньки можна зібрати більш складного типу. Для цього потрібно також підготувати консервні банки, алюмінієвий лист, лампочки 15 Вт і кулер для підтримки рівномірної температури всередині пристрою. Збирається конструкція в такому порядку:

Обклеїти внутрішні стінки ящика фольгованим поліетиленом, щоб інкубатор зберігав тепло.

Прикріпити до листа фанери кулер і лампочки, оскільки пряме кріплення до пінопласту буде ненадійним. Кулер потрібно встановити під таким кутом, щоб він обдував лампочки.

Вирізати з консервних банок «екрани» для рівномірного розподілу теплового випромінювання від лампочок.

В кришці ящика вирізати отвори і прикріпити шматочок скла, щоб фермер міг спостерігати за станом яєць.

Виконати в ящику кілька маленьких отворів, щоб забезпечити пташенятам приплив свіжого повітря.

На дно помістити металеву сітку з осередками розміром 40х30. Всі вістря сітки ув’язнити за допомогою напилка.

Прикріпити до решітки шматок дроту, щоб вийшла ручка для перевертання лотка.

Помістити на дно конструкції ємності з водою, щоб підтримувати рівень вологості.

Щоб регулювати температурний режим, в інкубаторі можна встановити цифровий контролер. До того ж слід пам’ятати про психрометре, який допоможе підтримувати постійний рівень вологості.

Варіанти складання інкубатора з дерев’яного ящика

Основа такого інкубатора – дерев’яний ящик або каркас. Зсередини він утеплюється фанерою, пінопластом або теплоізолятором. Для створення необхідних умов також встановлюються лампи обігріву та лотки для води. Існує кілька варіантів складання такої конструкції.

Варіант №1

Проста конструкція, для складання якої потрібно:

ящик;
листи пінопласту;
лист фанери;
металева будівельна сітка;
одна лампа розжарювання потужністю 40 Вт або 4 лампи потужністю 15 Вт.

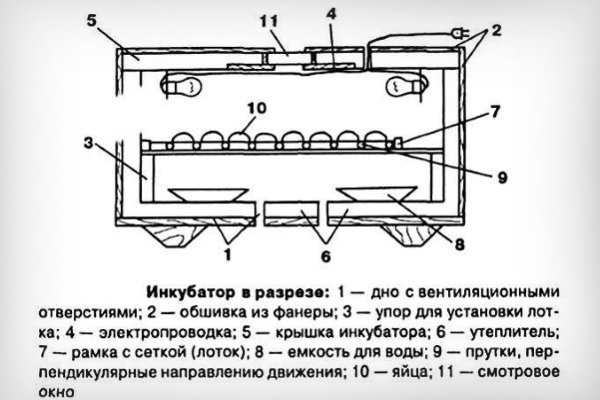

При зборі вироби з дерев’яного каркаса, зробленого з брусків, можна виходити з такого креслення:

Збірка інкубатора проводиться в кілька етапів:

Обшити ящик шматками фанерою і додатково утеплити стінки пінопластом.

У донної частини просвердлити кілька вентиляційних отворів діаметром 1 див.

У кришці зробити скляне віконце, щоб надалі можна було стежити за яйцями в лотках і контролювати температуру усередині інкубатора.

Під кришкою монтувати електропроводку з патронами під лампи, які обов’язково потрібно розташувати у кожному з кутів виробу.

Приблизно на 10 см вище днища закріпити на пінопластової опорі лоток для яєць.

Зверху лотка натягнути металеву сітку.

Варіант №2

Переваги моделі:

дерев’яний ящик;
лист фанери, пінопласту або теплоізолятора;
кришку;
3 дерев’яні лаги;
2 лотка для води;
металеву сітку;
рейки-фіксатори;
2 резистора-нагрівача (ПЕВ-100, 300 Ом);
лампи розжарювання потужністю 40 Вт;
провід в термостійкої ізоляції.

Щоб зробити інкубатор, потрібно дотримуватися такої послідовності:

Обшити стінки ящика теплоізоляційним матеріалом – фанерою, пінопластом або теплоізолятором.

У кришці виконати оглядове віконце, яке прикрити склом.

У кришці просвердлити наскрізні отвори і обладнати їх рухомими планками, які при необхідності можна буде відкривати або закривати.

В кожному кутку встановити лампи потужністю 40 Вт. Проводку провести нижче кришки на 20 див.

Натягнути на металевий каркас сітку або решітку, щоб отримати лоток для яєць. Встановити його вище днища на 10 див.

Усередину ящика встановити вентилятор, термометри і терморегулятор. Таким чином, можна буде контролювати мікроклімат усередині приладу, а при необхідності змінювати рівень температури і вологості.

На «підлогу» поставити лотки з водою.

Саморобний інкубатор за схемою Дулика

Птахівник-любитель С. Е. Дулик пропонує досить складну конструкцію, оснащену нагрівальним елементом у вигляді залізного бака з водою. Однак це забезпечує гарні результати в процесі експлуатації, оскільки такий спосіб обігріву не залежить від напруги і забезпечує рівномірний обігрів. Навіть у разі відключення електроенергії пташенята будуть в нормі.

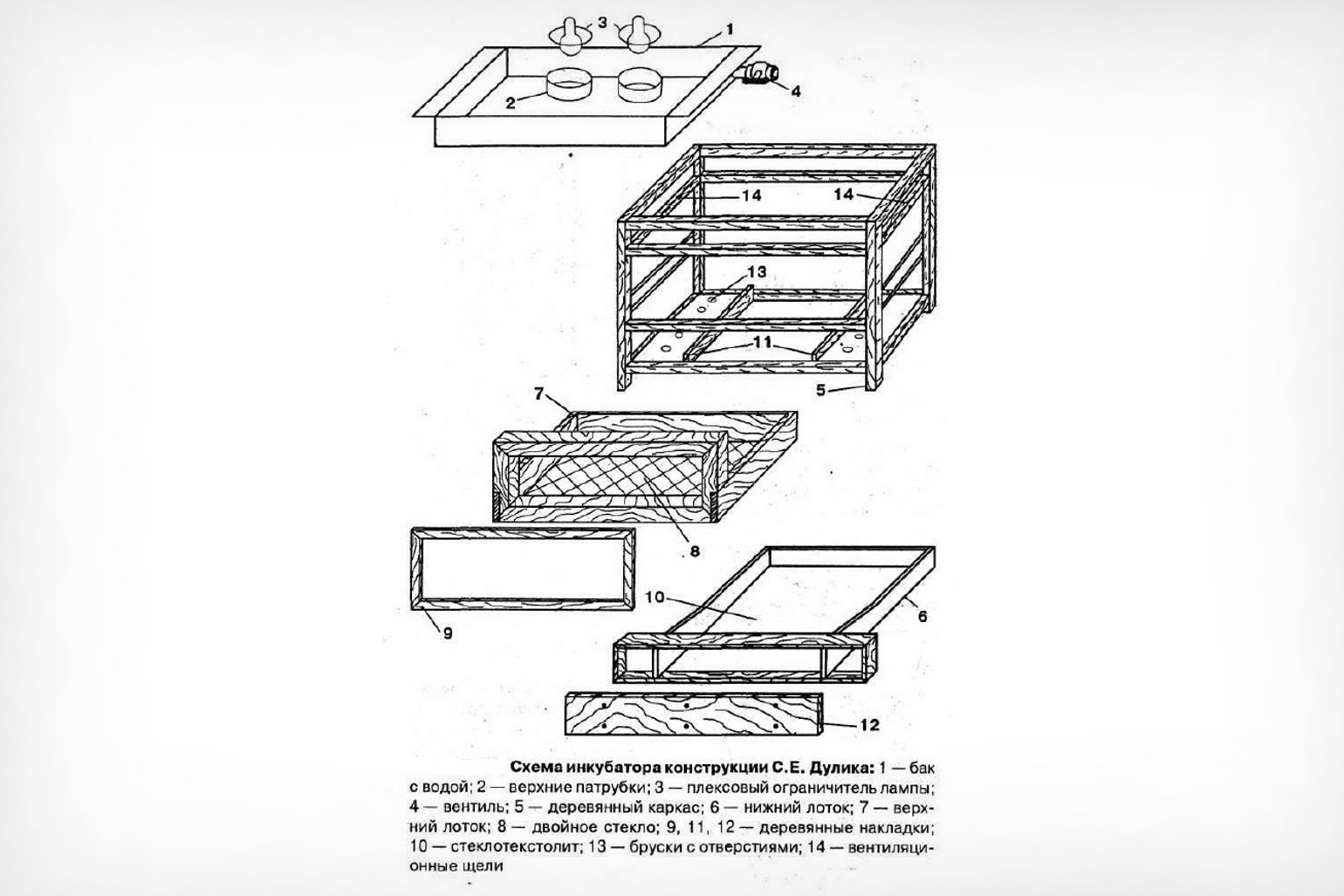

Схема Дулика виглядає наступним чином:

Щоб самостійно змайструвати такий інкубатор, необхідно розібратися в принципі його побудови:

Відмітна характеристика інкубатора – нагрівальний елемент у вигляді бака з водою (1). Він відповідає за рівномірний розподіл тепла всередині пристрою. Головне, що воно буде функціонувати незалежно від наявності напруги. Такий бак виготовляється з заліза товщиною 4 мм. Його можна зробити з оцинкованого заліза, але шви потрібно пропоїти обов’язково.

Патрубки (2) висотою 30 мм виготовляються з відрізків труб діаметром 4 дюйма і вваривать у верхню кришку бака. Внутрішній отвір має бути на 10 мм менше діаметра патрубка.

Утворений бортик необхідний для обмежувача лампи (3) з плеса завтовшки 4-5 мм З нього також потрібно вирізати два диска – зовнішній діаметром 95 мм, і внутрішній, розмір якого повинен збігатися з розміром патрона. Отримані елементи кріплення будуть ще й індикаторами включення підігріву, оскільки через них можна побачити процес нагрівання води.

В самій конструкції колби ламп потужністю 100 Вт опускаються в воду до самих патронів. Їх потрібно вибирати з зовнішньої гайкою, щоб можна було регулювати лампи щодо висоти патрона. До того ж потрібні 2 лампи для дублювання нагрівачів. Вони підключаються паралельно навантаженні терморегулятора.

Бак заповнюється водою до країв. Щоб була можливість її зливу, збоку ємність забезпечується вентилем (4). Додатково бак рекомендується обшити теплоізолятором – пінопластом на 40 мм. В цьому випадку при відключенні електрики протягом 10-12 годин вода буде остигати тільки на 0,5-1°C.

Сама конструкція виконується з дерев’яного каркаса, що складається з 5 брусків розміром 40х40 мм, а також 2 лотків: нижній (6) використовується для ванночок з водою, а верхній (7) – для укладання яєць. Верхній лоток потрібно виконати з дощечок товщиною 12 мм, а дно інкубатора обшити сіткою з осередками 13х13 мм. На неї вже потрібно покласти капронову сітку для зберігання яєць.

Передня стінка верхнього лотка заклеюється подвійним склом (8) для збереження тепла в камері і контролю над температурою всередині неї. На засклену раму прикріплюються дерев’яні накладки (9). Для цього використовуються шурупи і клей ПВА. Ці накладки повинні виступати з усіх боків за передню стінку приблизно на 20 мм, щоб ущільнити лоток з допомогою поролонових прокладок і уникнути витоку тепла вивідний камери.

Нижній дерев’яний лоток (6) повинен мати дно з склотекстоліти товщиною 2 мм (10). Його потрібно прикріпити до каркаса шурупами знизу. Днище має виступати з боків лотка на 20 мм, щоб при необхідності засунути ємність по жолобах, пропиленным у дерев’яних накладках (11), сам інкубатор. Спереду ж до цього ятки потрібно прикріпити шурупами накладку (12). Бажано передню частину обклеїти пінопластом.

У нижній частині каркаса розташовуються бруски з 9 отворами на кожній стороні діаметром 12 мм Для вентиляції інкубатора їх потрібно відкрити. Додатково слід також зробити верхні наскрізні щілини (14) довжиною 180 мм. Вони повинні бути праворуч і ліворуч у верхній частині каркаса. Таким чином, верхня частина щілин повинна розташовуватися на рівні нижньої частини бака. До того ж їх потрібно оснастити невеликими засувками з двох половин.

Готовий каркас обшивається пінопластом і ДВП з усіх боків.

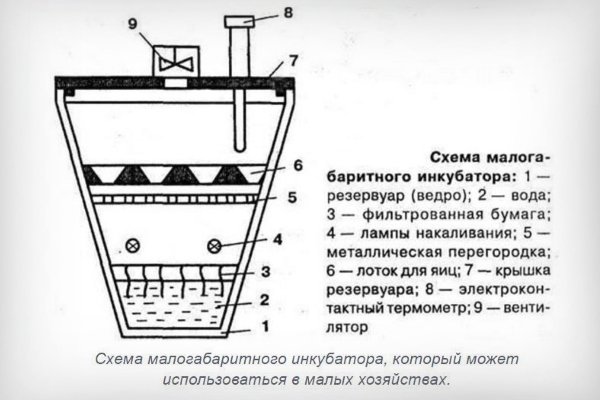

Малогабаритний інкубатор з пластикового відра

Якщо у господарстві виводиться мала кількість яєць, краще всього виготовити малогабаритний інкубатор з пластикового відра з кришкою. Схема цієї конструкції така:

Виготовляється такий інкубатор дуже просто:

У кришці прорізати невелике оглядове віконце.

З внутрішньої сторони прикріпити до кришки джерело теплового випромінювання. Досить використовувати 1-2 лампи розжарювання.

Розмістити посередині відра сітчастий лоток для яєць.

На відстані 70-80 мм від дна в бічній стінці висвердлити кілька вентиляційних отворів.

На дно відра налити трохи води, щоб створити потрібний рівень вологості.

У такому інкубаторі лоток з яйцями необхідно регулярно перевертати. Для цього достатньо злегка змінювати нахил відра, але з урахуванням того, що кут нахилу не повинен бути більше 45 градусів.

Як зробити інкубатор з старого холодильника?

Корпус старого холодильника відмінно підходить у виготовленні інкубаційного блоку, оскільки він досить місткий, має потрібну ступінь герметичності та теплоізоляції. Такий варіант особливо привабливий для птахівників-любителів, оскільки передбачає простий монтаж, що очевидно за кресленням конструкції:

Щоб переобладнати холодильник в інкубатор, необхідно виконати декілька дій:

замість полиць для зберігання продуктів встановити лотки з яйцями;
стінки зсередини утеплити пінопластом;
для вентиляції в стінках проробити отвори і встановити вентилятор;
для обігріву встановити лампи розжарювання, а для контролю температури, терморегулятор;
для підтримки потрібного рівня вологості розташувати на днище піддони з водою;
для перевертання яєць зробити металевий важіль.

Таким чином, щоб переобладнати холодильник, необхідно підготувати такі матеріали та інструменти:

лотки для яєць з гратами – 3 шт.;
ручку повороту лотків;
лампочки 100 Вт – 6 шт.;
вентилятор;
датчик терморегулятора;
термометр;
психрометр;
лоток для води;
металеві пластини – 2 шт.;
віконне скло;
скотч;
дриль;
викрутки;
шурупи.

Демонтаж холодильника виконується у такому порядку:

Просвердлити в кришці і дні холодильника 4 наскрізних отвори діаметром 1-1,5 см, щоб забезпечити природний повітрообмін.

До верхньої стінці приробити вентилятор.

На кришці встановити терморегулятор.

На бічних панелях приробити лампочки – 4 зверху, а 2 знизу. Підключити їх до терморегулятора. Можна просто до стелі камери прикріпити 2-4 патрона під лампи, використовуючи звичайні саморізи, і провести до них електропроводку.

До внутрішніх стінок виконати датчики температури і вологості.

На бічних панелях закріпити металеві пластини, а до них прикріпити шурупами лотки. Вони повинні дивитися в одну й іншу сторону під кутом 45 градусів.

Приробити металевий важіль або ручку, щоб одночасно перевертати лотки.

У дверцятах зробити оглядове віконце і засклити його. На дні встановити лоток з водою.

Щоб тепло в камері трималася добре, внутрішню частину холодильника рекомендується утеплити пінопластовими пластинами.

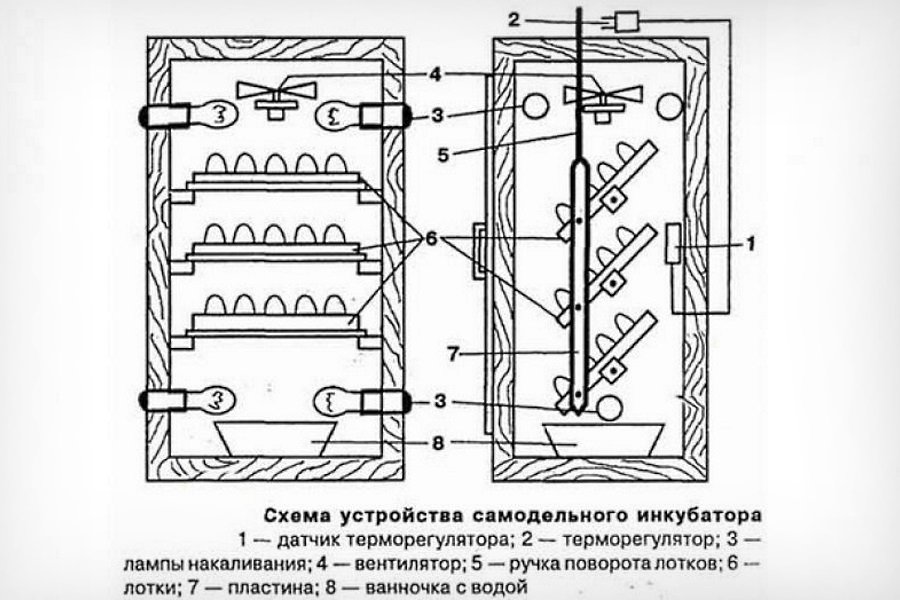

Схема готового інкубатора буде виглядати таким чином:

Огляд саморобного інкубатора з холодильника пропонується у відео нижче:

Корисні поради

При виготовленні інкубаційного скриньки досвідчені заводчики рекомендують дотримуватися таких рекомендацій:

Для рівномірного прогріву сітки з яйцями лампи розжарювання встановлюватися і внизу, і під кришкою.
Для природної вентиляції обов’язково зробити декілька круглих отворів в кришці.
Провести запасний джерело тепла на випадок відключення електрики. Для цього на дні зробити спеціальну камеру, яку відокремити від решти частини інкубатора тришарової фанерою. В ній просвердлити безліч отворів. В отриманий відсік відпустити алюмінієву каністру. Якщо вимикається електрика, в каністру потрібно залити окріп, а після закрити всю вентиляцію і вкрити інкубатор ковдрою. Тепло від саморобної батареї буде виходити протягом 12-14 годин.
Попередити в приміщенні різкі удари і шум, інакше ембріони можуть злякатися і відстати в розвитку.
Не використовувати для контролю температури вуличні термометри, оскільки вони припускають досить високу похибку. Кращий варіант – медичні прилади. Їх можна встановити поряд з яйцями, але не можна допустити зіткнення зі шкаралупою, інакше постраждає їх точність. Щоб дані були точними, виміри варто брати через деякий час після включення інкубатора і через рівні проміжки часу.
Якщо прилад великих розмірів, можна використовувати звичайний вентилятор, який допоможе підтримувати температурний баланс всередині камери.
Інкубатор потрібно встановити на піднесеній поверхні в приміщенні, де підтримується кімнатна температура, не потрапляють прямі сонячні промені і відсутні протяги.

Відео: саморобний інкубатор з переворотом

У наступному відео розповідається, як можна зробити інкубатор з переворотом і двома окремими камерами. Його харчування становить 12 Вт, а також є можливість підключення до автомобільного акумулятора. Для контролю температурного режиму використовується терморегулятор 1209:

Знаючи конструкційні особливості інкубатора, його можна виготовити своїми руками, скориставшись готовими кресленнями і інструкціями. При цьому будь-яку саморобну конструкцію перед експлуатацією варто протестувати. Його потрібно кілька днів включити «вхолосту», щоб простежити за тим, як працюють датчики, і добре підтримується температура.
