Зміст

  • Захисні функції заземлення
  • Матеріали і інструменти
  • Схема заземлення
  • Монтаж системи заземлення
  • Контроль якості заземлення
  • Монтаж заземлення в приватному будинку — відео

Захисні функції заземлення

Для забезпечення електробезпеки будинку, побутових приладів, здоров’я та спокійного життя членів вашої родини, необхідно виконати заземлення. Така проблема в багатоквартирних будинках не виникає, ця операція виконується одночасно з монтажем електрообладнання, в купленому ж дачному будиночку доведеться потрудитися.

Із-за порушення ізоляції проводів, двигуна, компресора холодильника або пральної машини, на корпусі приладів може накопичуватися електричний заряд. Користуючись побутовою технікою, людина в цьому випадку власним тілом здійснює заземлення – відводить скупчилися заряди в землю. Відчуття неприємні, іноді дуже небезпечні. Статична електрика на корпусі комп’ютера викликає нестабільність у роботі, т. к. живлення підводиться від електромережі будинку.

Щоб уникнути небажаних явищ, необхідно:

  • створити металеву конструкцію із заданими властивостями;
  • заглибити отримане пристрій в землю;
  • з’єднати дротом (шиною) корпус домашнього електрообладнання з
  • заземлюючим контуром;
  • перевірити якість заземлення.

Матеріали і інструменти

При трикутній конструкції контуру, найбільш поширеною, потрібно приготувати три смужки металу з мінімальними товщиною 4 см і довжиною 1,2 м, шириною 4 см, вони будуть горизонтальними заземлювачами.

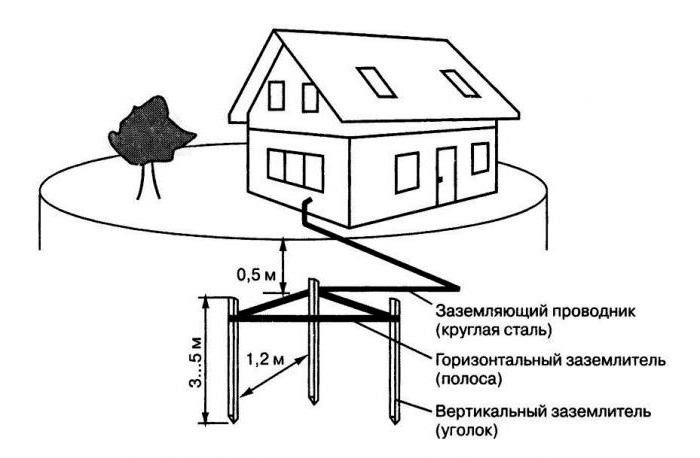

Як зробити заземлення в приватному будинку своїми руками: всі розміри + відеоСхема заземлення в приватному будинку

Для монтажу заземлення потрібні і вертикальні заземлювачі, заглиблюється в землю, довжиною приблизно 2 м, можна більше.

ПУЕ допускають використання вказаних в таблиці (1.7.4 ПУЕ) матеріалів, наводяться необхідні найменші допустимі розміри електродів. Арматуру техніка безпеки забороняє використовувати.

Металоконструкція контуру заземлення з’єднується з електрощитом товстим мідним дротом, перерізом перевищує 10 кв. мм., або сталевої пластини довжиною від ближньої вершини контуру до будинку, її рекомендовані розміри 40*4 мм

Читайте також:
Як красиво обробити край при поперечному в'язанні на машині
МатеріалПрофіль перерізуДіаметр, ммПлоща поперечного перерізу, мм2Сталь

чорнаКруглий для вертикальних заземлювачів16—Круглий для горизонтальних заземлювачів10—Прямокутний—100Кутовий—100Трубний32—Сталь оцинкованаКруглий для вертикальних заземлювачів12—Круглий для горизонтальних заземлювачів10—Прямокутний—75Трубний25—МідьКруглий12—Прямокутний—50Трубний20—Канат багатодротяний1,8*35



Отже, вам знадобиться:

  • електроди – заземлювачі, вертикальні і горизонтальні;
  • з’єднувальний провід або пластина, що зв’язують контур заземлення з будинком;
  • мідний кабель для з’єднання головної заземлювальної шини електрощита і пластини;
  • болти М8 (М10) для скріплення шини і пластини.

І набір інструментів:

  • Зварювальний апарат для надійного з’єднання арматури і пластин.
  • Болгарка для розрізання металу.
  • Перфоратор.
  • Важка кувалда.
  • Лопата.
  • Гайкові ключі.
  • Схема заземлення

    Найбільш популярні схеми – у вигляді трикутника, і лінійний, коли всі вертикальні електроди розміщують уздовж однієї прямої. Трикутна – більш надійна, при пошкодженні однієї перемички лінійна система повністю припиняє роботу. Куточки можна забити овалом або прямокутником. Головне – їх кількість повинна забезпечувати необхідний опір заземлення, тобто хорошу функціональність системи.

    Для реалізації трикутної схеми необхідно прокопати лопатою правильний трикутник зі стороною 1,2 м – така відстань між куточками визнано оптимальним. Глибина траншеї рекомендована 0,8-1 м, ширина 0,5 — 0,7 м. Таку ж траншею треба прокопати і до ганку будинку.

    Згідно зі схемою вертикальні електроди забивають в землю кувалдою, штирі повинні трохи виступати над поверхнею ґрунту в траншеї. Попередньо нижній край штирів загострюють болгаркою для полегшення роботи, можна пробурити і невеликі поглиблення вершинами трикутника.

    Читайте також:
    Де і як отримати кадастровий паспорт на квартиру: через інтернет, МФЦ, держпослуги

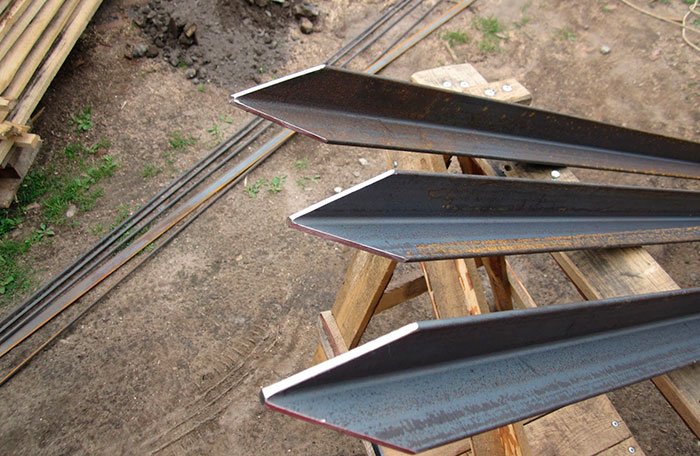

    Як зробити заземлення в приватному будинку своїми руками: всі розміри + відеоКуточки для заземлення

    Вибір місця розташування заземлюючого контуру дуже важливий. Розташувати його треба там, де не бувають люди, відстань від фундаменту будинку повинна бути в межах від 1 до 10 м. Огородити небезпечну зону можна бордюром.

    Чорнозем, торф, глина добре підходять для монтажу металоконструкції, кам’янисті грунти погано пропускають електричний струм, заземлення буде неефективним.

    Рада. Для збільшення провідних властивостей грунту близько електродів можна засипати грунт кухонною сіллю. Розчиняючись у вологому грунті, сіль утворює електроліт. При цьому знижується і ризик обмерзання електродів, грунт взимку промерзає менше.

    Бажано використовувати тіньову сторону двору, грунт там вологіше, температура менше — електропровідність ґрунту краще.

    Монтаж системи заземлення

    Після проведеної підготовки, можна приступати до складання контуру заземлення.

    Виступаючі з землі кінці вертикальних електродів з’єднують для утворення жорсткої конструкції. Для цього служать горизонтальні заземлювачі. З’єднання здійснюється тільки зварюванням, болтові з’єднання використовувати не можна – місця стиків з часом окислюються, втрачається контакт і ефективність заземлення падає.

    Після зварювання місця контактів обробляють антикорозійними складами. Фарбування категорично забороняється: контакт із землею погіршується, блокується робота системи заземлення, фарба є ізолятором.

    Отриманий контур потрібно з’єднати з електрощитом в будинку. З’єднуємо зварюванням найближчу до будинку вершину трикутника і пластину (провід), подводящую до будинку, попередньо уклавши її в приготовлену для цього траншею.

    Далі необхідно під’єднати до електрощита багатожильним мідним дротом йде від контуру пластину, використовуючи болти. Якщо до будинку підходять з електроживленням дві жили – фазна і поєднана, то спеціальний захисний провідник не передбачено. Зробити мережу трижильній нескладно, але дія чревате наслідками. Краще отримати дозвіл органів, контролюючих електричну безпеку, і запросити електрика. Робота «своїми руками» тут може принести не користь, а шкоду.

    Читайте також:
    Можна прати подушки в автоматі: пір'яні, пухові, синтетичні

    Контроль якості заземлення

    Закінчивши монтажні роботи, необхідно оглянути створений контур, перевірити болтові з’єднання, переконатися у відсутності тріщин на зварних швах. Перевіривши якість проведеної роботи, можна засипати траншеї грунтом.
    Найскладніше – вимірювання опору контуру.

    Увага! Використовувати для вимірювання мережеве напруга, гасить резистор і звичайний тестер – дуже небезпечно! Для цього потрібні спеціальні прилади.

    Знайдіть електронний вимірювач заземлення в прокаті або позичте у знайомого електрика надійний старий прилад мегомметр – меггер. Згідно ПУЕ п. 7.1.101 опір системи заземлення не повинен перевищувати 30 Ом. Показова цифра при сухій погоді влітку і при максимальному промерзанні грунту взимку, опір ґрунту в цих умовах найбільше.

    Грамотно спроектована і виконана захист вашого будинку – запорука електробезпеки та комфортного проживання вашої родини. Бережіть себе і своїх близьких!

    Монтаж заземлення в приватному будинку — відео
