Плюси і мінуси
Водяна тепла підлога — це не тільки згаданий комфорт, але і ще ряд переваг, у порівнянні з іншими системами обігріву:
- підлогу прогрівається рівномірно;
- опалювальні прилади не псують інтер’єр своїм виглядом;
- економія при великих площах при разовому вкладення фінансів;
- довговічність.
Але є у цієї системи і кілька недоліків, які швидше можна назвати нюансами:
- підлога може бути занадто гарячим і доставляти дискомфорт;
- якщо виникне протікання, її складно виявити і усунути;
- тиск в стояку знизиться.
Труби теплої водяної підлоги
Підбір матеріалів і пристроїв
Є 3 елементи, на які потрібно звернути особливу увагу.
Труби. Краще всього купити труби діаметром 2 див. Оптимальний матеріал — посилений поліетилен або металізовані труби з антикислородным покриттям. Синтетичні труби простіше монтувати. Для правильного розрахунку кількості труб потрібно знати такі свідчення:
- на 1 м2 потрібно 5 м труб;
- безперервна петля труб повинна бути не більше 1 м 20 см;
- відстань між трубами має бути 20 см, біля стін — 10-15 див.
Рада. Краще не брати звичайні металеві труби, вони легко піддаються корозії і дають текти.
Колектор. Це основний елемент всієї системи. Сьогодні можна купити готові колектори з навісними шафами. А можна зібрати систему самостійно за схемами, зображеними на фото або відео. Складається колектор з:
- насоса;
- терморегулятора;
- стабілізатора тиску.
Термоізоляція. Укладається вона під труби. В якості термоізоляції можна використовувати пінопласт, спеціальну плівку або плити. При цьому пінопласт потрібно буде накривати поліетиленовою плівкою.
Також для встановлення водяних теплих підлог знадобляться: фітинги та кріплення, армована металева сітка, демпферна стрічка і ключі.
Підготовка поверхні
Перед встановленням теплої підлоги потрібно повністю звільнити його від старого покриття. Вирівняти поверхню, при цьому виступити за основу можна не більше ніж на 5 мм. Може знадобитися додаткова стяжка. В іншому випадком може виникнути «повітря в системі».
В першу чергу потрібно зробити правильні заміри та розрахунки, щоб купити необхідну кількість матеріалу і не переплатити за нього. При цьому потрібно враховувати плановану температуру, можливості тепловтрат і вид підлогового покриття. Щоб визначити потрібну потужність обігріву, потрібно враховувати такі нюанси:
- квартири на першому і останньому поверсі мають велику тепловтрати, отже, їх потрібно сильніше утеплювати;
- більшу потужність вимагають балкон, веранда, зимовий сад;
- для підлогового покриття краще вибирати плитку з граніту або мармуру, так як ці матеріали дуже теплоємні.

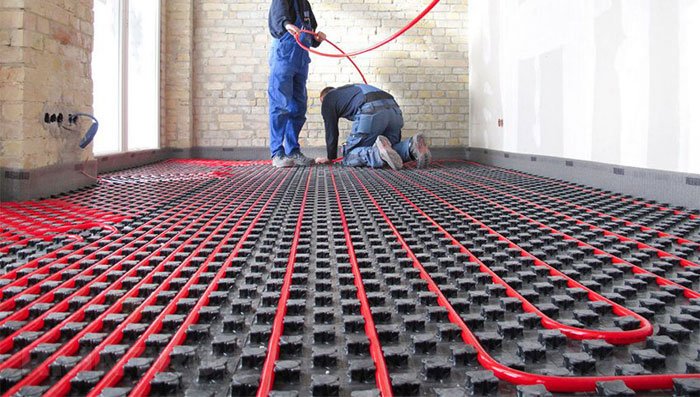

Укладання теплої водяної підлоги
2 способу укладання
Увага! Самі труби на підлозі найчастіше встановлюють 3 способами: круговий спіраллю, одинарної змійкою або подвійний.
4 способу укладання
Бетонна укладання.
- Укласти теплоізоляцію на очищений підлогу. Чим вище теплова навантаження, тим товщі має бути перший шар покриття.
- По периметру приміщення укладається демпферна стрічка, а поверх теплоізоляції — товста плівка з поліетилену.
- Поверх плівки покласти арматурну сітку.
- До сітки прикріпити труби за допомогою пластикових хомутів.
- Компенсаційні шви захистити гофрованою трубою.
- Провести гідравлічне випробування: пустити воду по трубах, щоб перевірити, чи немає протікання. Краще зробити це кілька разів, адже після заливки полагодити систему буде дуже складно.
- Коли система буде перевірена, можна заливати підлогу бетонним розчином.
- Розгладити бетонну стяжку, яка повинна бути на 3-15 см вище труб.
- Після висихання стяжки покласти фінішне покриття — плитку, ламінат, лінолеум.
Полістирольна укладання. Відсутність бетонної стяжки в цій технології істотно полегшує її здійснення. Крім того, висота підлоги не буде суттєво змінено. При низьких стелях і неможливості перевантаження перекриття ця укладка — ідеальний варіант.

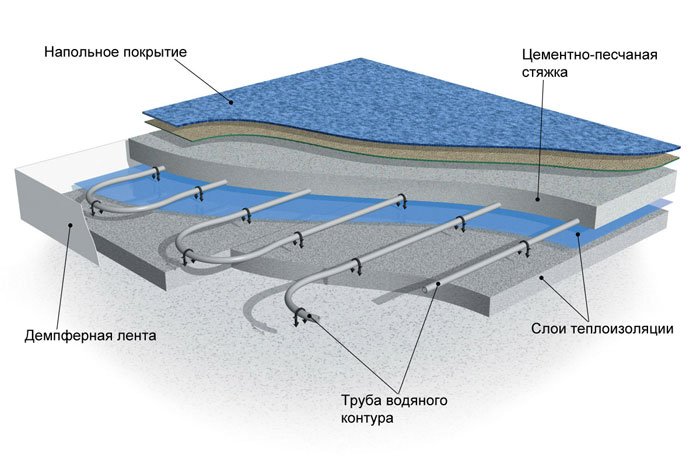

Схема: бетонна укладання водяної підлоги
- Очистити підлогу від старого покриття і сміття, вирівняти поверхню.
- Укласти на підлогу полістирольні плити.
- Встановити труби таким чином, щоб вони покрили 80% статі.
- Настелити гіпсово-волокнисті листи.
- Змонтувати фінішне покриття.
Модульний тип дерев’яної системи. Попередні дві укладання більше призначені для будинків з бетонними підлогами. Наступні 2 способи укладання водяної теплої підлоги ідеально підійдуть для будинків з дерев’яними перекриттями.
- Укласти теплоізоляцію.
- Укласти шар з деревостружкових плит — ДСП, в яких заздалегідь потрібно зробити пази для труб.
- Провести монтаж труб.
- Застелити труби гіпсо-волокнистими листами і фінішним покриттям.
Рейковий тип дерев’яної системи. Цей тип підходить для приватних двоповерхових будинків, де на другому поверсі дерев’яне перекриття на підлозі. Це дозволяє використовувати меншу термоізоляцію
- Термоізоляція (мінеральна вата або полістирол) укладається між балками перекриття.
- Укласти дошки, товщиною 28 мм, залишаючи пази до 20 мм.
- Укладання труб.
- Монтаж чорнової покриття і кінцева обробка.

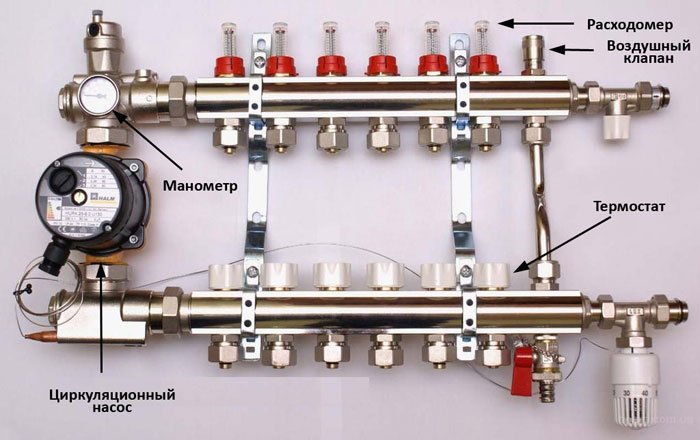

Основні елементи колекторного вузла
Встановлення колекторної групи
Яка б не використовувалася укладання, підключення до встановлення колектора скрізь однакове.
Звичайно, навчитися встановлювати водяний тепла підлога, прочитавши одну статтю — досить складно. Але можна отримати загальне враження про принцип роботи і монтажних схемах. А зробивши тепла підлога хоча б в одній кімнаті, захочеться встановити аналогічну систему по всьому будинку або квартирі.
