Види кріплень патрона
Щоб швидко і без пошкоджень зняти патрон з валу дрилі/перфоратора, необхідно розуміти, яким чином влаштовано це кріплення всередині. Існує два основних способи кріплення затискного патрона на електроінструментах:
Дуже часто складно візуально визначити, яким способом закріплений патрон в електроінструменті, тому була розроблена ціла серія маркувань, що дозволяють з першого погляду зрозуміти, який тип кріплення присутній у певній моделі дрилі/перфоратора.
Розбираючи дриль в перший раз, суворо дотримуйтесь інструкції
Так, згідно з ГОСТом, існує дев’ять основних маркувань конуса Морзе: В7 (10, 12, 16, 18, 22, 24, 32, 45). Зі збільшенням числа після буквеної маркування збільшується і розмір конуса, відповідно. Часто перед маркуванням, що позначає тип кріплення, фіксують ще кілька цифр (наприклад, 1-6 В10). В даному випадку цифри 1-6 позначають, в якому діапазоні знаходиться діаметр сверловых хвостовиків.
Свердлильні патрони, як було сказано вище, кріпляться на вал за допомогою різьблення – метричної/дюймової. Перший варіант актуальне практично для всіх вітчизняних виробників, другий – для зарубіжних. Якщо на дрилі варто маркування наступного типу – 1,5-13 М12х1,25, те це означає наступне: 1,5-13 – діапазон діаметра хвостовиків, які можуть бути затиснуті в патрон; М – позначення метричної різьби; 12х1,5 – діаметр різьби та її крок відповідно.
Принцип маркування патронів з дюймовою різьбою ідентичний метричної, тільки позначення дещо відрізняються.
Заміна старого патрона
Оскільки однією з причин поширеності конуса Морзе є простота знімання та встановлення патрона, то проблем з лікуванням елемента, прикріпленого до конусу валу, виникнути не повинно. Існує кілька способів демонтажу патрона з дрилі. Перший – використання спеціального інструменту, вживаного для заміни підшипника.
Другий – за допомогою молотка. Для цього необхідно дриль поставити у вертикальне положення (свердлом вниз). І акуратно постукати по її поверхні до тих пір, поки патрон не вийде із зачеплення. Нову деталь необхідно вставити зверху за допомогою легких ударів (якщо потрібно – пошліфувати).
Для демонтажу патрона, закріпленого на валу, знадобиться викрутка. Нею викручується гвинт, розташований в шпинделі. Оскільки гвинт з лівою різьбою, то його необхідно викручувати за годинниковою стрілкою. А ось патрон потрібно викручувати вліво, тому що у нього різьблення, навпаки, права. Якщо гвинт йде туго, потрібно докласти викрутку і злегка постукати по ній молотком. Тепер залишається лише закріпити новий патрон за допомогою спеціального ключа і ввернути страхувальний гвинт назад (не забуваємо – інструмент потрібно крутити вліво).
Рада. Патрон найчастіше викручується досить легко. У разі будь-яких проблем можна використовувати гайкові (ріжкові і газові ключі. Першим тримається шпиндель, другим затискається патрон.

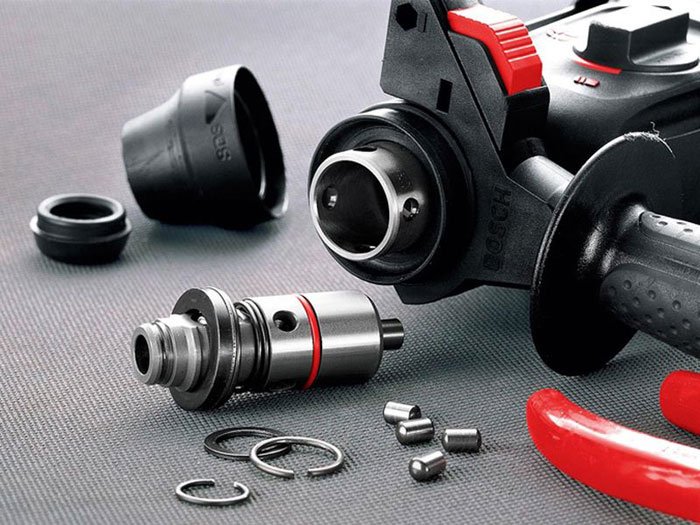

Розбір дрилі (перфоратора) для ремонту
Хоча на ринку будівельних інструментів представлена величезна кількість різноманітних дрилів і перфораторів, переважна їх частина, все ж, має схожу конструкцію, тому ми буде розглядати загальну схема розбору дрилі. Насамперед, підготуйте всі необхідні інструменти:
- викрутки (хрестову, для шуруповерта, шлицевую);
- лещата;
- круглогубці;
- кольцесъемник;
- ріжкові ключі (№ 17,19);
- ручний прес (бажано).

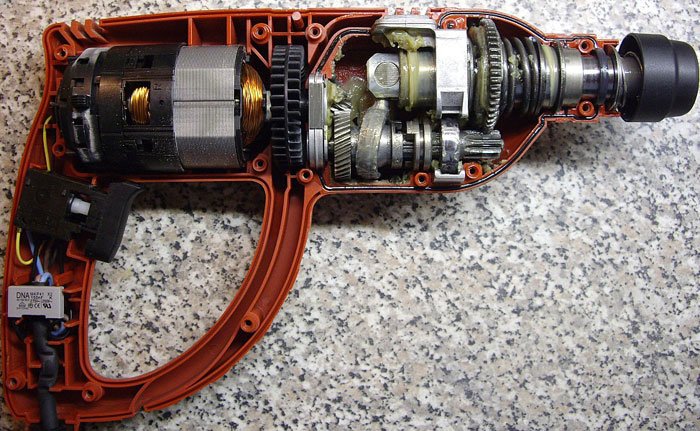

Пристрій ударної дрилі
Розглянемо поетапно процес розбору дрилі:
В залежності від того, ремонт якої складності ви маєте намір виконувати, буде залежати те, чи потрібен повний розбір конструкції.
Ми розібрали з вами детально схему заміни патрона і інструкцію по розбору конструкції дрилі. Ця інформація повинна стати для вас підмогою у вирішенні всіх питань, пов’язаних з ремонтом деталей перфоратора/дрилі.
