Принцип роботи та будова

Не будь у середньостатистичному кафе жировловлювача, прочищати труби каналізації довелося б дуже часто. Відповідно і загальній системі відведення стоків довелося б туго, якщо всі кафе району або міста не користувалися жировим фільтром первинної очищення. Тому його встановлення у закладах громадського харчування, а також на підприємствах, чий рід діяльності пов’язаний з переробкою олій, жирів та інших нерозчинених частинок, – вимога санітарної служби.

У хорошої господині на кухні – своє міні-кафе, тому люди, яким набридло часто користуватися засобом типу «Кріт» або вантузом, теж обзаводяться жироуловителем: більш мініатюрним і портативним. Робота фільтра будується на простих законах, відомих ще з шкільного курсу фізики: варто ненадовго затримати спускаемую воду і більш легкі нерозчинені частинки піднімаються і залишаються у відстійнику, а решта вода йде в стік. Ніякої електрики, підігріву і т. п. Тому пристрій апарату також нескладно:

  • Прямокутна камера, розділена на вертикальні відсіки для кількох етапів очищення.
  • Впускний патрубок, через який вода буде надходити з мийки.
  • Випускний патрубок, зазвичай це трійник, для виведення в каналізацію.
  • Відсік для накопичення жиру.
  • Вентиляційний елемент.
  • Увага! У лінійці фабричних жироуловлювачів існують моделі з насосами, які можуть примусово викачувати рідина в стік. В такому випадку необхідно підключення до мережі. Крім того, для розщеплення жирів і збільшення ефективності і продуктивності фільтра також застосовують активні біопрепарати, які просто засипають всередину приладу.

    З чого почати установку

    Працюють варіацій «начинки» жировловлювача безліч. Наприклад, побутові та саморобні моделі можуть бути спрощені до одного відсіку-відстійника – його, швидше за все, вистачить в умовах звичайного будинку або квартири. Проте всі якісні апарати незалежно від розміру і потужності забезпечують наступні опції:

    • Відсутність запахів, які супроводжують розщеплення жирових частинок;
    • Герметичність. Наприклад, з каналізації фільтр у зворотний бік воду не потягне;
    • Простота установки і експлуатації;
    • Низька собівартість;
    • Можливість спільного монтажу з додатковим обладнанням. Наприклад, з датчиками акумуляції шкідливих речовин.
    Читайте також:
    Петрів піст: що можна їсти

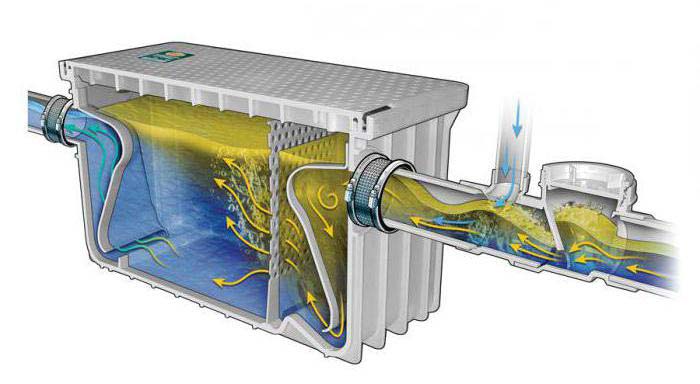

    Як поставити жировловлювач під мийку для каналізаційної труби: креслення як зробити своїми руками + відеоПринцип роботи жировловлювача

    Простий побутової жировловлювач може очищати воду від жирів і масел на 25%. Для ефективної роботи сепаратора необхідно розрахувати, яка навантаження на нього впаде. Обчислення продуктивності фільтра (Р) здійснюється за нескладною формулою: Р=n*Ps. У ній (n) —кількість мийок, які буде обслуговувати прилад, (Ps) — швидкість надходження води в крані.

    Рада. Швидкість подачі можна розрахувати наступним чином: візьміть банку 1 л, відкрийте кран з напором, яким зазвичай користуєтеся і засічіть час. Отримані дані переведіть у величину «літри в секунду».

    Отримавши число (Р), розрахуйте обсяг майбутнього жировловлювача (V). Формула: V=60*P*t. У ній (t) — більш або менш постійна величина швидкості осідання жиру, що дорівнює 6 хвилинах. Далі необхідно підібрати ємність відповідного розміру. Матеріали для промислових жироуловлювачів:

    • поліпропілен;
    • склопластик;
    • харчова пластмаса;
    • нержавіюча сталь.

    Рада. В домашніх умовах досить підібрати щось з наявного в господарстві. Зрозуміло, з нешкідливого матеріалу: відро, пластмасовий ящик для іграшок і т. п. Умова – щільно закривається кришка. Патрубки – стандартні. Коліно для виведення в каналізацію можна придбати нове, також стандартного діаметра.

    Збірка жировловлювача

    Після попередніх розрахунків, складіть креслення майбутнього фільтра. Враховуйте, що центр вхідного отвору повинен бути на 3-5 см вище вихідного і розташовуватися якомога ближче до кришці ящика. Для складання сепаратора знадобляться:

    • Ящик необхідного розміру (можна більше);
    • Коліно і трійник 50 мм у діаметрі;
    • Труба діаметром 100 мм і 2/3 висоти скриньки в довжину;
    • Відрізок патрубка 50 мм з монтажним розширенням і гумовим хомутом;
    • Невисокий патрубок 100 мм для перегородки;
    • Пилка або електролобзик;
    • Герметик санітарний;
    • Наждачний папір;
    • Гумова стрічка-ущільнювач з клейким шаром.

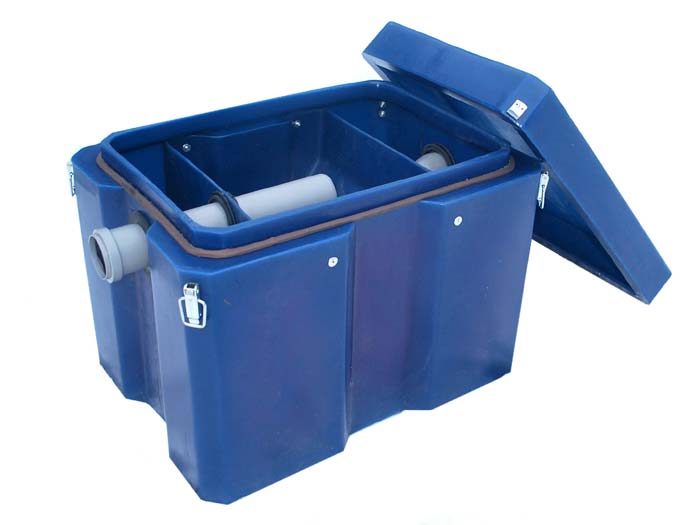

    Як поставити жировловлювач під мийку для каналізаційної труби: креслення як зробити своїми руками + відеоПластиковий жировловлювач

    У бічних стінках короба необхідно випиляти отвори для патрубків. Пам’ятайте про акуратності, щоб потім довелося менше закладати герметиком. Трубку-перегородку міцно приклеюємо вертикально на дно короба за допомогою того ж герметика і даємо висохнути. Виберіть відрізок патрубка 50 мм всередину цієї труби. Край вузького шматка не повинен діставати до дна 3-4 див. Патрубок включіть в трійник, який, відповідно, повинен виводитися в вихідний отвір. Верхній відвід трійника залишається «дивитися» в кришку короба – це вентиляція. Після монтажу вступного коліна герметизують вихід/вихід з скриньки і проклейте ущільнювачем краю кришки. Высохнувший апарат готовий ловити жир. Залишається підключити його до системи.

    Читайте також:
    Які міста зображені на російських купюрах і де можна голосувати за нові купюри

    Увага! Жировловлювач зможе ефективно виконувати свою функцію тільки у воді до 40 °C. Якщо така температура для вас занадто низька для миття посуду або інших справ, помістіть агрегат як можна далі від сифона раковини. Тоді вода встигне охолонути.

    Крім того, 1 раз в 2-3 тижні фільтр необхідно відключати, повністю спорожняти і вичищати. За такої умови він прослужить вам не один рік і допоможе прослужити довше каналізації вашого будинку.

    Жировловлювач під мийку: відео
